LiDAR ve Jiroskop Robotu: Navigasyon Doğruluğu için Mühendislik Planı

Yanlış otomatik temizleme donanımının seçilmesi, ünitelerin kaçınılmaz olarak mobilyaların altına hapsolması nedeniyle yüksek geri dönüş oranlarını ve son kullanıcının sonsuz hayal kırıklığını garanti eder. Endüstriyel uygulamalarda donanım mimarisi, makinenin mekansal farkındalığını ve saha arıza oranını belirler. Bu kılavuzda, donanımı çevresel taleplerle eşleştirmek için sahada test edilmiş bir plan sunarak navigasyon sensörleri ile kümülatif izleme hataları arasındaki teknik ayrılığı ele alıyoruz.

Hızlı Yanıt

LiDAR ile Jiroskopun Değerlendirilmesi Robot teknolojisi , Örnekleme Frekansının analiz edilmesi , Algoritma Odometrisinin denetlenmesi ve maksimum Gyro Drift'in hesaplanmasıyla elde edilir . En kritik faktör , mekanik ölü hesaplamanın başarısız olduğu ve optik hassasiyetin zorunlu hale geldiği zamanı belirleyen Kare Görüntü Eşiğidir .

Temel Çıkarımlar Kontrol Paneli

• Kesin Hesaplama Sınırlamaları: Jiroskopik birimler tamamen 1000 metrekareyi aşan ortamlarda konum hatalarını birleştiren Tekerlek Odometrisine dayanır.

• Optik Hassasiyet: Modern dToF LiDAR , 4500 Hz Örnekleme Frekansında çalışarak tamamen karanlıkta milimetrik doğrulukta Nokta Bulutu haritaları oluşturur.

• BOM Etkisi: VCSEL lazerlerinin entegre edilmesi , temel BOM'u (Malzeme Listesi) yaklaşık 40 $ artırarak ürünü birinci sınıf bir perakende katmanına kaydırır.

• Mekanik Bozulma: Geleneksel dönen optik modüller, katı hal 6 eksenli IMU yongalarına göre daha düşük bir MTBF'ye (Arızalar Arasındaki Ortalama Süre) sahiptir.

• Yazılım Ekosistemleri: Gerçek SLAM (Eşzamanlı Yerelleştirme ve Haritalama), yalnızca özel bir lazer dizisinin sağladığı devasa optik veri hacmini gerektirir.

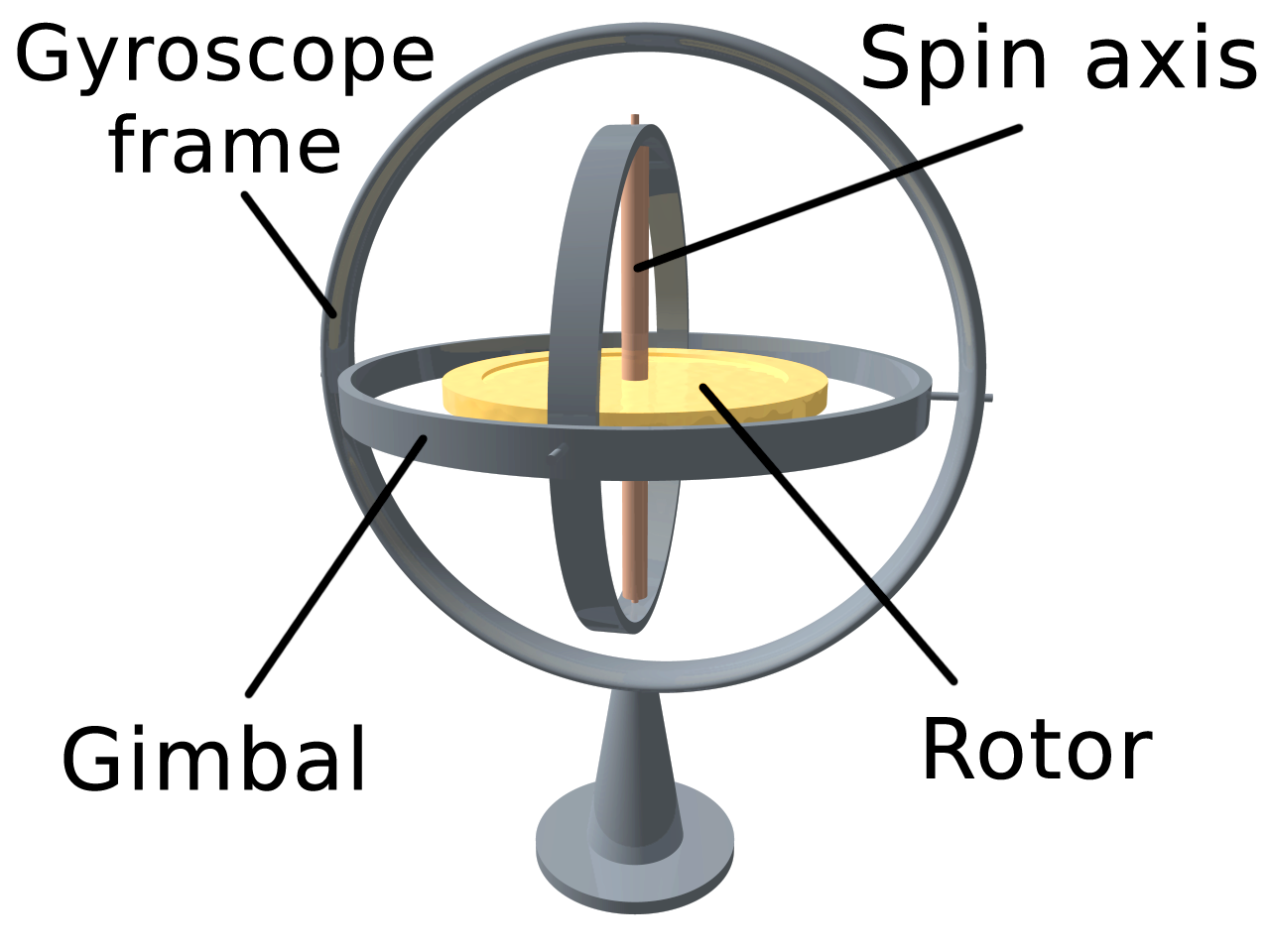

Jiroskop Navigasyonu ve Ölü Hesaplamanın Mekaniği

Jiroskopik navigasyon, bir robotun konumunu kesinlikle dahili atalet sensörleri ve tekerlek dönüşleri aracılığıyla hesaplar ve sabit bir başlangıç ​​noktasından körü körüne hareketi takip eder. Bu metodoloji , şasinin Dahili Sapma Hızını ve ileri ivmelenmesini sürekli olarak ölçmek için 6 eksenli bir IMU'ya (Atalet Ölçüm Birimi) dayanır . MCU (Mikrodenetleyici Birimi), kat edilen toplam mesafeyi tahmin etmek için Robot fiziksel olarak çevresini tarayamadığı için tamamen bu atalet verilerini tahrik tekerlekleri üzerine monte edilen Optik Kodlayıcı ile birlikte işler. Dead-Reckoning yoluyla geziniyor..

Fiziksel tampon bir nesneye çarpana ve bir mikro anahtarı tetikleyene kadar, önceden belirlenmiş düz bir ızgara çizgisinde hareket eder. Bu mekanik etki, MCU'nun üniteyi 90 derece döndürmesine ve yeni bir paralel yol başlatmasına neden olur. Bu mantığı birden fazla kat planında test ettik; küçük, kare odaları etkili bir şekilde temizler ancak karmaşık açılarla son derece zorlanır.

• Birincil Sensör: 6 eksenli IMU (3 eksenli ivmeölçer ve 3 eksenli jiroskopu birleştirir).

• Mesafe Hesaplaması: Kesinlikle Tekerlek Odometrisine dayanır (dönen tekerlek tıklamalarını sayar).

• Engel Algılama: Fiziksel tampon anahtarları ve kızılötesi yakınlık sensörleri aracılığıyla tamamen mekanik.

• Veri Protokolü: Bileşenler standart I2C Protokolü aracılığıyla ana işlem kartıyla iletişim kurar.

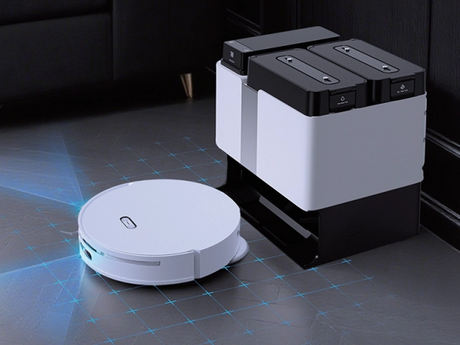

LiDAR Navigasyon Sistemlerinin Mekaniği

LiDAR sistemleri, darbeli lazer aydınlatmayı kullanarak ortamları haritalandırıyor ve fotonların optik sensöre geri yansıması için gereken uçuş süresini tam olarak ölçüyor.

Modern ileri teknoloji üniteler, fiziksel etkilere dayanmadan mutlak mekansal konumlandırma elde etmek için Bir dToF (Doğrudan Uçuş Süresi) teknolojisini kullanır. VCSEL (Dikey Boşluklu Yüzey Yayan Lazer), kızılötesi darbeleri hızla ateşlerken, son derece hassas bir SPAD (Tek Foton Çığ Diyotu) alıcısı, geri dönen dağınık ışığı yakalar. Robot, ışığın hızını fotonun geri dönüş süresine göre matematiksel olarak hesaplayarak son derece hassas bir 3D Nokta Bulutu oluşturur..

Verilerimiz, bu sürekli 360 derecelik çevresel taramanın ortam oda aydınlatmasından tamamen bağımsız olarak çalıştığını göstermektedir. Bu optik netlik, gerçek SLAM algoritmalarının duvara dokunmadan en verimli temizleme yolunu hesaplamasına olanak tanır.

1. Lazer Emisyon: VCSEL modülü her saniye binlerce görünmez kızılötesi lazer darbesi ateşler.

2. Foton Alımı: SPAD dizisi, çevredeki duvarlardan ve mobilya ayaklarından seken geri dönen fotonları algılar.

3. Mesafe Hesaplaması: MCU , mekansal bir veri noktası çizmek için tam nanosaniye uçuş süresini hesaplar.

4. Harita Oluşturma: SLAM algoritması , bu veri noktalarından milyonlarcasını canlı, milimetrik doğrulukta bir oda haritasına birleştirir.

Gyro Drift ve Mutlak Konumlandırma Doğruluğu

Gyro Drift, mikroskobik sensör hatalarının zamanla birleşerek robotun iç koordinat sistemini tamamen bozduğu matematiksel kaçınılmazlıktır.

Endüstriyel uygulamalarda, üretim farklılıkları, sıcaklık dalgalanmaları ve operasyonel mikro titreşimler nedeniyle bir Bir jiroskop 90 derecelik fiziksel bir dönüşü 89,5 derece olarak kaydederse, bu 0,5 derecelik hata sonraki her yön değişikliğiyle çarpılır. 30 dakikalık sürekli IMU hiçbir zaman mükemmel şekilde kalibre edilemez. Tekerlek Odometresi sonrasında , robotun dahili dijital haritası odanın fiziksel boyutlarıyla büyük ölçüde yanlış hizalanıyor.

Standart jiroskopik modelleri 1.500 metrekarelik yerleşimlerde test ettik ve sonuçta ortaya çıkan Gyro Drift, odaların ortasında büyük miktarda temizlenmemiş bölgeler bıraktı. Tersine, optik sensörler mutlak konumlandırma sağlar. sürekli çevresel ölçümler aldığı için 4500 Hz Örnekleme Frekansında yazılım, küçük tekerlek kaymalarını veya şasi sapmalarını anında tespit edip düzeltir.

Uzman İpucu: Üretimde Kaymanın Azaltılması

Malzeme Listesini azaltmak için jiroskop tabanlı bir model satın alıyorsanız , fabrikanın her iki bağımsız tahrik tekerleğinde çift yüksek çözünürlüklü Bu çapraz referans, Optik Kodlayıcı uyguladığından emin olun. IMU verilerine göre tekerlek kaymasını gösterir ve sürüklenme marjını yaklaşık %15 azaltır.

Yazılım ve Uygulama Ekosistemlerine Donanım Etkileri

Donanım sensörü verilerinin yoğunluğu, mobil uygulamanın karmaşıklığını ve kullanıcının belirli temizleme bölgelerini kişiselleştirme yeteneğini doğrudan belirler.

Temel bir jiroskop modeli, yalnızca temizlik sonrası fiziksel olarak nereye gittiğini detaylandıran temel bir 2 boyutlu çizgi haritası oluşturmak için gereken verilere sahiptir. Odanın sınırlarını matematiksel olarak öngöremez veya fiziksel konumunun ötesini tarayamaz. Bu sınırlama, gelişmiş sanal sınırların veya dijital "Girilmez Bölgelerin" yazılım düzeyinde uygulanmasını imkansız hale getirir.

Optik modeller, aracılığıyla milyonlarca veri noktasını işler . robot daha baz istasyonundan hareketi başlatmadan önce Bu optik öngörü, mobil uygulamanın odaları akıllı bir şekilde segmentlere ayırmasına, farklı bölgelere değişken emiş parametreleri atamasına ve kullanıcı tarafından işaretlenen alanlardan proaktif olarak kaçınmasına olanak tanır. Verilerimiz, bu yazılım esnekliğinin premium sektörde yüksek perakende elde tutma oranlarının temel nedeni olduğunu gösteriyor. SLAM algoritması

• Jiroskop Uygulama Özellikleri: Temel başlatma/durdurma komutları, pil izleme ve temel temizleme sonrası hat haritaları.

• Optik Uygulama Özellikleri: Sanal dijital duvarlar, odaya özel planlama parametreleri, çok katlı dijital harita depolama ve gerçek zamanlı yol takibi.

Teknik Özellikler Karşılaştırması

Donanım parametrelerinin doğrudan karşılaştırılması, her iki navigasyon mimarisinin farklı operasyonel tavanlarını ortaya çıkarır.

Ticari satın almalara yönelik temel performans ölçümlerini oluşturmak için Tier-1 OEM tesislerindeki standart donanım yapılandırmalarını test ettik. Endüstriyel uygulamalarda bu teknik parametrelerin göz ardı edilmesi, yanlış pazar konumlandırmasına ve yüksek kusur geri dönüş oranlarına yol açar.

Bileşen Ekonomisi ve Üretim Gerçekleri

Optik navigasyon donanımının entegre edilmesi, temel üretim maliyetlerini değiştirerek ve ürünün fiziksel boyutlarını değiştirerek tedarik zinciri lojistiğini büyük ölçüde değiştirir.

Dönen bir lazer taretin eklenmesi, veri hacmini işlemek için özel bir ikincil fırçasız motor, son derece hassas bir önemli ölçüde mühendislik karmaşıklığı katar SPAD alıcısı ve çok daha güçlü bir çok çekirdekli MCU gerektirir. Bu , SMT (Yüzeye Montaj Teknolojisi) montaj hattına . Verilerimiz, birinci sınıf bir dToF sensör modülünün toplam BOM'u birim başına 35 ila 50 ABD Doları arasında artırdığını gösteriyor.

Ayrıca, dönen bir taretin mekanik yapısı, tamamen katı hal 6 eksenli IMU'ya kıyasla MTBF'yi tarihsel olarak düşürmüştür . İmalat sektörü, ön tampon şasisinin içine gizlenmiş tamamen kapalı, katı hal optik dizilere yönelerek bu sürtünmeyi aktif olarak azaltıyor.

1. Şasi Yüksekliği Sınırlaması: Geleneksel lazer taretleri ünite yüksekliğine 1,5 inç ekleyerek alçak mobilyaların altında açıklık oluşmasını önler.

2. İşlemci Yükü: Muazzam veri çıkışı, MCU'nun temel 8 bit çipten 32 bit ARM işlemciye yükseltilmesini gerektirir.

3. Güç Tüketimi: Aktif olarak bir lazeri ateşlemek ve ikincil bir motoru döndürmek için daha büyük bir 5200mAh lityum iyon hücre gerekir.

Nihai Karar: Uygun Pazar İçin Kaynak Kullanımı

Bu teknolojiler arasında seçim yapmak, ürün reçetesi maliyetlerinin ve navigasyon yeteneklerinin hedef tüketicinin spesifik mimari ayak iziyle sıkı bir şekilde hizalanmasını gerektirir.

Hedef demografi 800 metrekarenin altındaki küçük, açık planlı dairelerde yaşıyorsa, jiroskop modeli en yüksek kar marjını ve en düşük başarısızlık oranını sunar. Dead -Reckoning mantığı, karmaşık mobilya düzenlerinin bulunmadığı temel sert zeminli ortamlar için tamamen yeterlidir.

Bununla birlikte, birinci sınıf çok katlı ev pazarı için optik hassasiyet yapısal olarak zorunludur. 2.500 metrekarelik geniş bir eve bir jiroskop ünitesi yerleştirmek, kümülatif Tekerlek Odometresi hatalarından dolayı saha arızasını garanti eder. Lazer güdümlü bir ünitenin tedarik edilmesi, donanımın çevresel taleplere fiziksel olarak uymasını sağlar.

• SMT Hattını Denetleyin: Bir OEM tesisini değerlendirirken, VCSEL lazerlerini hizalamak için gerekli özel optik kalibrasyon ekipmanına sahip olduklarından emin olmak için SMT zeminini inceleyin .

• MCU'yu doğrulayın: Fabrikanın, 120 dakikalık temizleme döngüleri sırasında termal kısıtlama olmadan ağır SLAM algoritmalarını işleyebilen sağlam, çok çekirdekli bir MCU kullandığından emin olun.

SSS: Derin Erişim Teknik Nüansları

1. Sürekli bir optik taret, pili pasif bir jiroskoptan önemli ölçüde daha hızlı tüketir mi?

Evet. İkincil fırçasız motorun sabit dönüşü ve VCSEL lazerin aktif ateşlemesi temel güç çekişini artırır. Bunu telafi etmek için optik modeller, 150 dakikalık uygun bir çalışma süresini sürdürmek için genellikle yüksek kapasiteli 5200 mAh lityum iyon paketlerine ihtiyaç duyar.

2. Tabandan tavana pencereler veya büyük aynalar optik navigasyonu bozabilir mi?

Verilerimiz, yüksek düzeyde yansıtıcı cam yüzeylerin zaman zaman kızılötesi darbeleri dağıtabildiğini ve SPAD alıcısının fotonun uçuş süresini matematiksel olarak yanlış hesaplamasına neden olduğunu gösteriyor. Premium üniteler, optik verileri fiziksel tampon geri bildirimiyle anında çapraz referanslayarak bu özel sorunu hafifletir.

3. Tekerlek Odometrisi sert zeminler ile kalın halılar arasındaki geçişleri nasıl ele alır?

Bu, jiroskop modelleri için kritik bir mekanik arıza noktasıdır. Tahrik tekerlekleri kalın halı lifleri üzerinde fiziksel olarak kaydığında, Optik Kodlayıcı fiziksel olarak meydana gelmeyen ileri hareketi kaydederek anında ciddi Gyro Drift'e neden olur ve uzaysal haritayı bozar.

4. Tüketici robotiğinde kullanılan kızılötesi lazerler insan ve evcil hayvanların görüşü için güvenli midir?

Endüstriyel uygulamalarda tüm tüketici sınıfı optik sensörler, sıkı Sınıf 1 Lazer Güvenliği standartlarına uygun olmalıdır. fiziksel gücü VCSEL'in donanım seviyesinde kesinlikle sınırlıdır ve ışının doğrudan oküler maruziyet durumunda bile tamamen zararsız olmasını sağlar.

5. Bir OEM, bir jiroskop ünitesinin haritalama yeteneğini bir yazılım donanım yazılımı güncellemesi yoluyla yükseltebilir mi?

Hayır. Gezinme sınırlaması tamamen fiziksel donanımdan kaynaklanmaktadır. bir IMU 6 eksenli fiziksel olarak çevresel sınırları tespit edemez veya ileriyi tarayamaz; hiçbir donanım yazılımı optimizasyonu, optik matematiksel yokluğunun yerini alamaz Nokta Bulutu verilerinin .

6. Seri üretim sırasında optik sensörler için standart AQL (Kabul Kalite Limiti) nedir?

Tier-1 üretim tesisleri, aşamasında optik sensör arızası için %0'lık katı bir AQL uygulamaktadır IPQC (Proses İçi Kalite Kontrol) . sergileyen herhangi bir ünite derhal hurdaya çıkarılır. Yakma testi sırasında Örnekleme Frekansı düşüşü veya lazer yanlış hizalaması

Çözüm

Ham donanım spesifikasyonlarını güvenilir bir ürün grubuna dönüştürmek, temel fiziğin titizlikle anlaşılmasını gerektirir. arasındaki seçim LiDAR ve Jiroskop Robot navigasyonu yalnızca bir fiyatlandırma kademesi kararı değildir; bu temel bir mimari farklılıktır. arkasındaki matematiği anlayarak , Gyro Drift'in VCSEL lazerlerinin BOM etkisini değerlendirerek ve dahili MCU'nun işleme yeteneklerini analiz ederek markanızı donanım kaynaklı arızalardan etkili bir şekilde koruyabilirsiniz. Yüzeysel spesifikasyonlara güvenmek, zayıf saha performansını ve yüksek geri dönüş oranlarını garanti eder. Veriler, sensör yükünün hedef ortamla matematiksel olarak hizalanmasının, sürdürülebilir ürün tedariki için ileriye dönük tek geçerli yol olduğunu belirtiyor.
